V型架

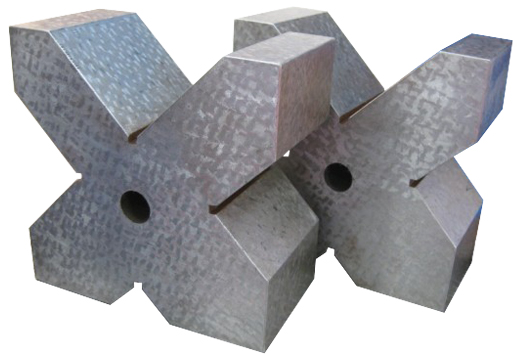

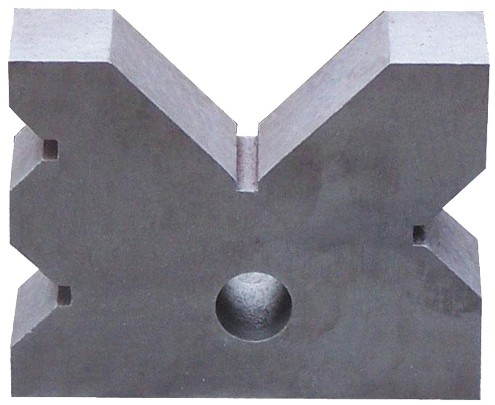

V型架用來支承軸類、管類、套管類等圓柱形工件，使工件軸心線平行于本臺工作面，以便找正和劃線時使用的檢驗量具,一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。
歡迎進入滄州鑫精誠機械制造有限公司網站！
與時俱進，誠贏客戶
十年鑄鐵平臺平板、機床維修鏟刮廠家
全國服務熱線13932763168
全國服務熱線13932763168
V型架用來支承軸類、管類、套管類等圓柱形工件，使工件軸心線平行于本臺工作面，以便找正和劃線時使用的檢驗量具,一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。
規格 工作面平面度 V型槽對底面平行度 V型槽對側面平行度 V型槽對兩側面對稱度 V型槽對端面的垂直度 精度等級 0級 1級 2級 0級 1級 2級 0級 1級 2級 0級 1級 2級 0級 1級 2級 I型 35×35×30 1 2 3 2.5 5 10 2.5 5 10 5 10 20 5 5 10 60×60×50 1 2 3 2.5 5 10 2.5 5 10 5 10 20 5 5 10 105×105×100 1.5 3 5 4 8 15 4 8 15 8 16 30 8 8 15 II型 100×100×65 10 20 10 20 20 40 150×150×80 15 25 15 25 30 50 200×200×90 15 25 15 25 30 50 300×300×120 20 30 20 30 40 60 V型架的用途：是用來支承軸類、管類、套管類等圓柱形工件，使工件軸心線平行于本臺工作面，以便找正和劃線的工具。 V型架的標準：按國家GB4972-85標準制造，一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。主要用于軸類零件的檢驗和劃線。 V型架的規格：
